Бесклассовая интердоменная маршрутизация (CIDR)


Бесклассовая интердоменная маршрутизация (CIDR- classless interdomain routing, RFC-1520, -1519) – способ избежать того, чтобы каждая С-сеть требовала свою таблицу маршрутизации. Основополагающий принцип CIDR заключается в группировке (агрегатировании) IP-адресов таким образом, чтобы сократить число входов в таблицах маршрутизации (RFC-1519, RFC-1518, RFC-1467, RFC-1466). Протокол совместим с RIP-2, OSPF и BGP-4. Основу протокола составляет идея бесклассовых адресов, где нет деления между полем сети и полем ЭВМ. Дополнительная информация, например 32-разрядная маска, выделяющая поле адреса сети, передается в рамках протокола маршрутизации. При этом выдерживается строгая иерархия адресов: провайдер > предприятие > отдел/здание > сегмент локальной сети. Групповой (агрегатный) адрес воспринимается маршрутизатором как один адрес. Группу может образовывать только непрерывная последовательность IP-адресов. Такой бесклассовый интернетовский адрес часто называется IP-префиксом. Так адрес 192.1.1.0/24 означает диапазон адресов 192.1.1.0 - 192.1.1.255, а адрес 192.1.128.0/17 описывает диапазон 192.1.128.0 - 192.1.255.255, таким образом, число, следующее после косой черты, задает количество двоичных разрядов префикса. Это представление используется при описании политики маршрутизации и самих маршрутов. Для приведенных примеров это в терминах масок выглядит следующим образом:

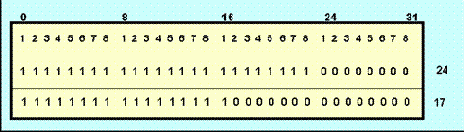

Рис. 71    24 и 17 длины префикса сети.

Следует помнить, что маски с разрывами здесь недопустимы.

Вряд ли создатели Интернет предполагали, что когда-либо, тем более при их жизни возникнет дефицит IP-адресов. Разбивка сетей на три класса A, B и С уже не может отвечать современным требованиям. Сеть класса А с ее 16000000 адресов слишком велика, а класса С с 254 адресами, как правило, слишком мала. Сети класса B

с 65536 машинами может показаться оптимальными, но на практике каждая из этих сетей не обеспечивает оптимального использования адресного пространства и всегда остаются неиспользованные адреса.
Проблема маршрутизации может быть решена путем реализации более глубокой структурной иерархии, где каждый IP-адрес имеет код страны, региона, города, сети, но при этом размер адреса должен существенно превышать 32 разряда, так как адреса неизбежно будут использоваться крайне не эффективно - ведь Китаю и Монако будут выделены равные адресные зоны. Это может стать возможным при внедрении технологии IPv6.

Если бы в адресах класса С для кода номера ЭВМ было выделено 10 или 11 бит (1024-2048), ситуация была бы более приемлемой. Маршрутизатор рассматривает IP-адресную среду на двух уровнях - адрес сети и адрес ЭВМ, при этом практически они работают только с адресами сетей. Число записей в маршрутной таблице должно будет быть равным половине миллиона записей (по числу блоков С-адресов).

Проблема может быть решена, если забыть про разбиение всей совокупности IP-адресов на классы. Такая модель реализуется в рамках протокола CIDR (Classless InterDomain Routing). В этой модели каждой сети ставится в соответствие определенное число смежных блоков по 256 адресов. Далее используется известное географическое зонное распределение IP-адресов (RFC-1519). Протокол при просмотре маршрутных таблиц предполагает применение специальных масок и индексных механизмов.
