Тема 4. Маршрутизатор


Маршрутизатор (router) – ретрансляционная система, соединяющая две коммуникационные сети либо их части.

Каждый маршрутизатор реализует протоколы физического (1А, 1B), канального (2А, 2B) и сетевого (3A, 3B) уровней, как показано на рис.9.9. Специальные сетевые процессы соединяют части коммутатора в единое целое. Физический, канальный и сетевой протоколы в разных сетях различны. Поэтому соединение пар коммуникационных сетей осуществляется через маршрутизаторы, которые осуществляют необходимое преобразование указанных протоколов. Сетевые процессы выполняют взаимодействие соединяемых сетей.

Маршрутизатор работает с несколькими каналами, направляя в какой-нибудь из них очередной блок данных.

Маршрутизаторы обмениваются информацией об изменениях структуры сетей, трафике и их состоянии. Благодаря этому, выбирается оптимальный маршрут следования блока данных в разных сетях от абонентской системы-отправителя к системе-получателю. Маршрутизаторы обеспечивают также соединение административно независимых коммуникационных сетей.

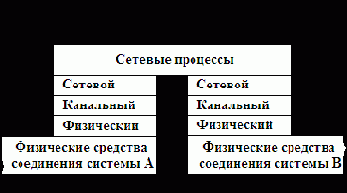

Рис. 9.1 Структура маршрутизатора

Архитектура маршрутизатора также используется при создании узла коммутации пакетов.
